Ross Flanger

The legendary Ross Flanger

Clip 1 (87k):
man: 12, man/auto: 12, rate: 12, recycle: 12

Clip 2 (79k):
man: 9, man/auto: 3, rate: 3, recycle: 12

Clip 3 (80k):
man: 10, man/auto: 10, rate: 10, recycle: 3

(knob postions relative to clock settings)

Clips were recorded:  Pretty guitar - effect - Bulldog Cab Sim - sound card




click for larger view

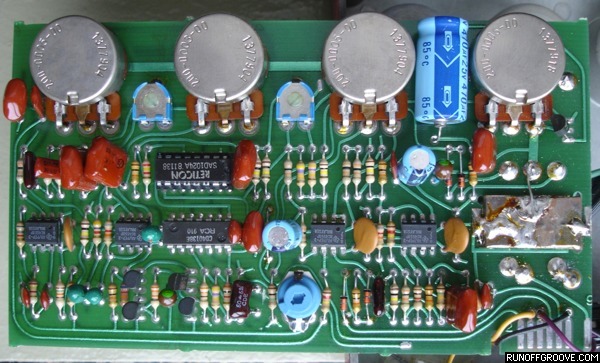

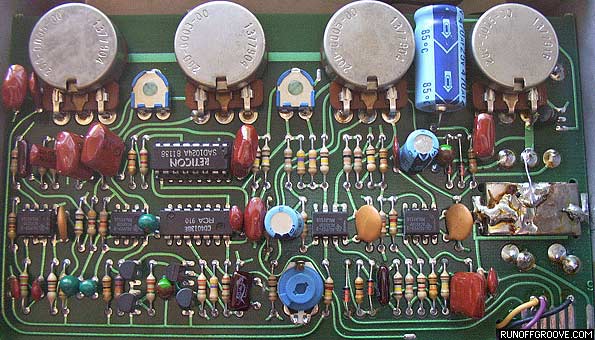

Ross Flanger circuit board component side

click for larger view

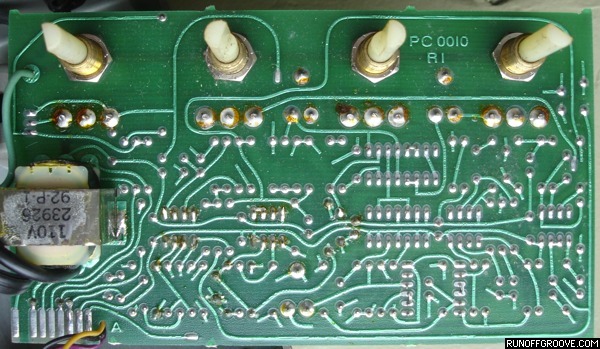

Ross Flanger circuit board trace side

click for larger view

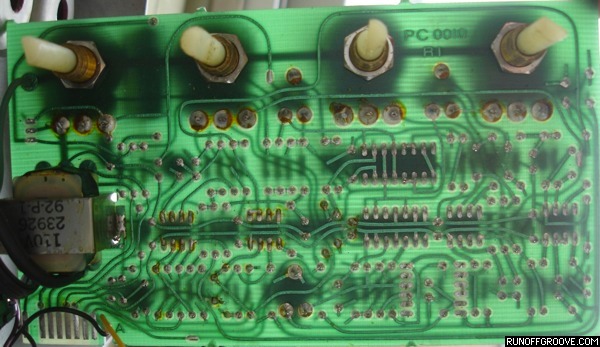

Ross Flanger circuit board xray view

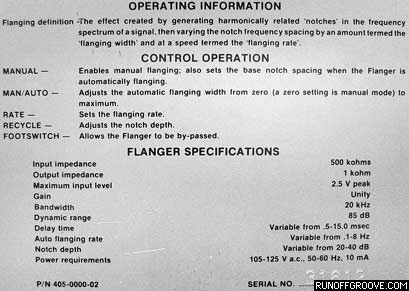

Ross Flanger back plate

How to easily remove the knobs of Ross effect pedals
